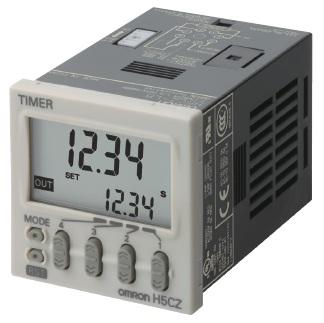

Bộ định thời gian hiển thị số H5CZ-L8 OMRON

• Loại 8-chân tròn
• Nguồn cấp: 100 to 240 VAC 50/60 Hz
• Chức năng: Định thời gian đơn, kép (Twin timer)
• Chế độ hoạt động: 11 chế độ ngõ ra timer, 4 chế độ ngõ ra cho Twin timer
• Ngõ vào: Signal, Reset (No voltage)
• Ngõ ra: Time-limit SPDT
• Chọn thang đo: 0.001 s to 9.999 s, 0.01 s to 99.99 s, 0.1 s to 999.9 s, 1 s to 9999 s, 1 s to 99 min 59 s0.1 m to 999.9 min, 1 min to 9999 min, 1 min to 99 h 59 min, 0.1 h to 999.9 h, 1 h to 9999 h
• Chế độ hoạt động ngõ ra: A: Signal ON Delay I, A-1: Signal ON Delay II, A-2: Power ON Delay I, A-3: Power ON Delay II, b: Repeat Cycle 1, b-1: Repeat Cycle 2, d: Signal OFF Delay, E: Interval, F: Cumulative, Z: ON/OFF-duty-adjustable flicker, S: Stopwatch, toff: Flicker OFF Start 1, ton: Flicker ON Start 1, toff-1: Flicker OFF Start 2, ton-1: Flicker ON Start 2
• Chế độ ngõ ra tác động nhanh: 0.01 ~ 99.99 s
• Tiếp điểm ngõ ra: 5 A ở 250 VAC/30 VDC, tải thuần trở (cos =1)
• Hiển thị: LCD. Chiều cao 10mm (PV); 6mm (SV)
• Bộ nhớ: EEPROM, thời gian lưu dữ liệu đến 10 năm
• Tiêu chuần: IEC IP66, UL508 Type 4X (indoor)

HƯỚNG DẪN CÀI ĐẶT TIMER SỐ OMRON H5CZ-L8 PHẦN 2:

Bộ định thời gian hiển thị số

• Loại 8-chân tròn
• Nguồn cấp: 12 to 24 DC/24VAC

• Chức năng: Định thời gian đơn, kép (Twin timer)
• Chế độ hoạt động: 11 chế độ ngõ ra timer, 4 chế độ ngõ ra cho Twin timer
• Ngõ vào: Signal, Reset (No voltage)
• Ngõ ra: Time-limit SPDT
• Chọn thang đo: 0.001 s to 9.999 s, 0.01 s to 99.99 s, 0.1 s to 999.9 s, 1 s to 9999 s, 1 s to 99 min 59 s0.1 m to 999.9 min, 1 min to 9999 min, 1 min to 99 h 59 min, 0.1 h to 999.9 h, 1 h to 9999 h
• Chế độ hoạt động ngõ ra: A: Signal ON Delay I, A-1: Signal ON Delay II, A-2: Power ON Delay I, A-3: Power ON Delay II, b: Repeat Cycle 1, b-1: Repeat Cycle 2, d: Signal OFF Delay, E: Interval, F: Cumulative, Z: ON/OFF-duty-adjustable flicker, S: Stopwatch, toff: Flicker OFF Start 1, ton: Flicker ON Start 1, toff-1: Flicker OFF Start 2, ton-1: Flicker ON Start 2
• Chế độ ngõ ra tác động nhanh: 0.01 ~ 99.99 s
• Tiếp điểm ngõ ra: 5 A ở 250 VAC/30 VDC, tải thuần trở (cos =1)
• Hiển thị: LCD. Chiều cao 10mm (PV); 6mm (SV)
• Bộ nhớ: EEPROM, thời gian lưu dữ liệu đến 10 năm
• Tiêu chuần: IEC IP66, UL508 Type 4X (indoor)

Bộ định thời gian hiển thị số, 8-chân tròn (sử dụng thêm đế cắm)

• Loại 8-chân tròn
• Nguồn cấp: 100-240VAC
• Chức năng: Định thời gian đơn, kép (Twin timer)
• Chế độ hoạt động: 11 chế độ ngõ ra timer, 4 chế độ ngõ ra cho Twin timer
• Ngõ vào: Signal, Reset (NPN/PNP)
• Thang đo: Lên đến 9999 giờ
• Chế độ hoạt động ngõ ra: 11 chế độ:

A: Signal ON Delay I, A-1: Signal ON Delay II, A-2: Power ON Delay I, A-3: Power ON Delay II, b: Repeat Cycle 1, b-1: Repeat Cycle 2, d: Signal OFF Delay, E: Interval, F: Cumulative, Z: ON/OFF-duty-adjustable flicker, S: Stopwatch, toff: Flicker OFF Start 1, ton: Flicker ON Start 1, toff-1: Flicker OFF Start 2, ton-1: Flicker ON Start 2

• Màn hiển thị: 7-segment, negative transmissive LCD. Màn hình hiển thị giá trị PV có thể thay đổi màu xanh / đỏ / cam
• Bộ nhớ: EEPROM
• Tiêu chuần: CE, UL, EN

Bộ định thời gian hiển thị số H5CX-A-N

• Nguồn cấp: 100-240VAC
• Chức năng: Định thời gian đơn, kép (Twin timer)
• Ngõ vào: Signal, Reset, Gate
• Thang đo: Lên đến 9999 giờ
• Chế độ hoạt động ngõ ra:

A: Signal ON Delay I, A-1: Signal ON Delay II, A-2: Power ON Delay I, A-3: Power ON Delay II, b: Repeat Cycle 1, b-1: Repeat Cycle 2, d: Signal OFF Delay, E: Interval, F: Cumulative, Z: ON/OFF-duty-adjustable flicker, S: Stopwatch, toff: Flicker OFF Start 1, ton: Flicker ON Start 1, toff-1: Flicker OFF Start 2, ton-1: Flicker ON Start 2

• Màn hiển thị: 7-segment, negative transmissive LCD. Màn hình hiển thị giá trị PV có thể thay đổi màu xanh / đỏ / cam
• Bộ nhớ: EEPROM
• Tiêu chuần: CE, UL, EN
