OUPUT 1: Relay : Heating / OUTPUT 2: Relay: Cooling

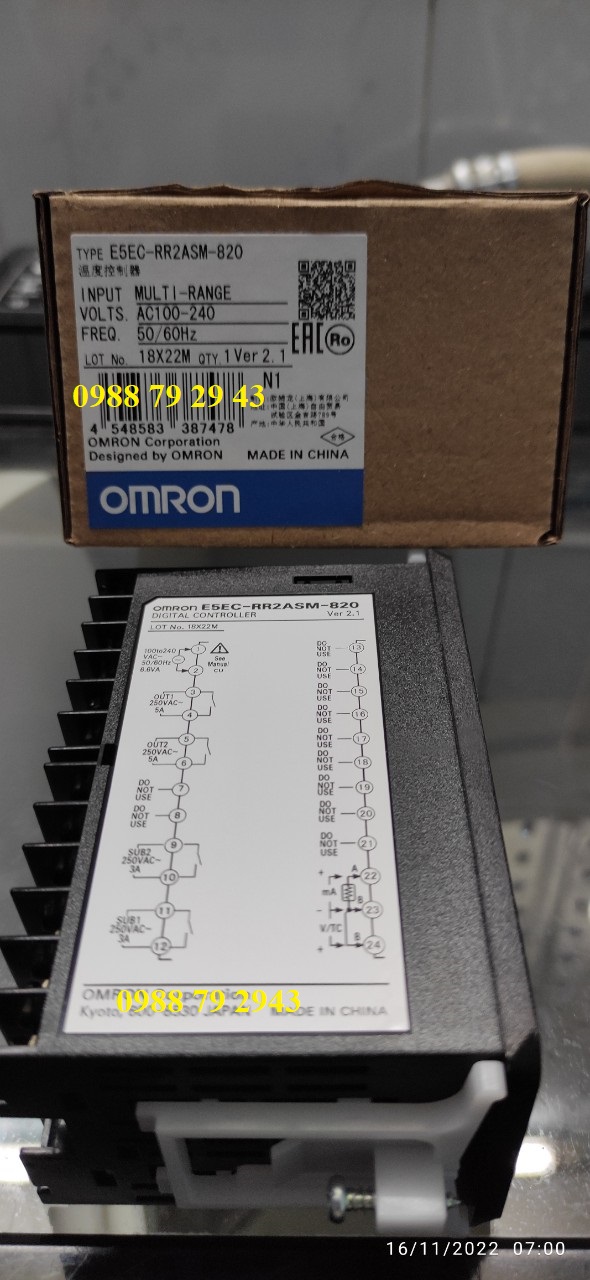

Bộ điều khiển nhiệt độ E5EC-RR2ASM-820

ĐIỀU KHIỂN CÙNG LÚC ĐỐT NÓNG VÀ LÀM MÁT

ĐIỆN ÁP CUNG CẤP 100~240VAC

CẢM BIẾN ĐẦU VÀO: K, J, T, E, L, U, N, R, S, B, C/W, PL II, Pt100/JPt100, 4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V

OUPUT 1: Relay : Heating

OUTPUT 2: Relay: Cooling

ALARM: 2 cổng  Relay

KÍCH THƯỚC 48×96mm

NHIỆT ĐỘ MÔI TRƯỜNG -10-55°C

ĐỘ ẨM MÔI TRƯỜNG 25-85%

TRỌNG LƯỢNG 210g

HƯỚNG DẪN CÀI ĐẶT  BỘ ĐIỀU KHIỂN NHIỆT ĐỘ E5EC-RR2ASM-820

Size 48x48mm, output dòng, truyền thông RS485, Event input

Thông số kỹ thuật của E5CC-CX2ASM-804:

•  Loại: Bộ điều khiển nhiệt độ kỹ thuật số

•  Kích thước: 48 x 48 mm

•  Đầu ra: Dòng điện tuyến tính

•  Đầu ra phụ: 2

•  Điện áp cung cấp: 100 đến 240 VAC

•  Cổng kết nối: Khối cọc vít

•  Đầu vào: Universal input, pt100, k , analog

•  Giao tiếp: RS-485

•  Đầu vào sự kiện: 2

Size 48x48 mm. Ngõ ra Relay

E5CC-RX2ASM-800

Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II

Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: SPST-NO, 250 VAC, 3 A
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng : https://drive.google.com/open?id=0B5JT8gQq5SdlS3o0Y0Q4Smg2d3M


  E5CC-RX2ASM-800
  E5CC-QX2ASM-800
  E5CC-CX2ASM-800


HƯỚNG DẪN CÀI ĐẶT ĐỒNG HỒ NHIỆT ĐỘ E5CC-RX2ASM-800:

E5CC-RX2ASM-800_KHÓA PHÍM_Key Protect Level:

ĐỒNG HỒ NHIỆT ĐỘ ĐIỀU KHIỂN LÀM MÁT CÓ ĐỘ TRỄ

SỰ KHÁC BIỆT GIỮA ĐIỀU KHIỂN ON OFF VÀ PID NHƯ THẾ NÀO

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

Size 48 x 48mm. Ngõ ra 12VDC

Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 12VDC (Điều khiển SSR)

• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :https://drive.google.com/open?id=0B5JT8gQq5SdlS3o0Y0Q4Smg2d3M

E5CC-RX2ASM-800
E5CC-QX2ASM-800
E5CC-CX2ASM-800

REVIEW Bộ điều khiển nhiệt độ E5CC-QX2ASM-800:

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

Size 48 x 48mm. Ngõ ra 0/4-20mA

E5CC-CX2ASM-800

Nguồn cấp: 100 to 240 VAC, 50/60 Hz
Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 0/4-20mA
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :https://drive.google.com/open?id=0B5JT8gQq5SdlS3o0Y0Q4Smg2d3M

E5CC-RX2ASM-800
E5CC-QX2ASM-800
E5CC-CX2ASM-800

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

TẠO ĐỘ TRỄ CHO OUTPUT ĐỒNG HỒ NHIỆT E5CC-CX2ASM-800

E5CC-CX2ASM-800 CHẾ ĐỘ ĐIỀU KHIỂN BẰNG TAY

Bộ điều khiển nhiệt 48 x 96mm, ngõ vào tất cả loại đầu dò và tín hiệu analog, ngõ ra 12VDC . Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào của E5EC-QX2ASM-800:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 12VDC ( điều khiển SSR)

• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Các chức năng khác của E5EC-QX2ASM-800: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc E5EC-QX2ASM-800: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II

CÁCH TẮT TÍNH NĂNG ALARM TRÊN ĐỒNG HỒ E5EC-QX2ASM-800

Size 48 x 96mm. Ngõ ra relay

Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: SPST-NO, 250 VAC, 3 A
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :https://drive.google.com/open?id=0B5JT8gQq5SdlS3o0Y0Q4Smg2d3M

E5EC-RX2ASM-800
E5EC-QX2ASM-800
E5EC-CX2ASM-800

Bộ điều khiển nhiệt 48 x 96mm, ngõ vào tất cả loại đầu dò và tín hiệu analog, ngõ ra 0/4-20mA . Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 0/4-20mA
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :

E5EC-RX2ASM-800
E5EC-QX2ASM-800
E5EC-CX2ASM-800

SỰ KHÁC BIỆT GIỮA ĐIỀU KHIỂN ON OFF VÀ PID NHƯ THẾ NÀO

E5CC-CX2ASM-800 Chế độ điều khiển bằng tay

Size96 x 96mm. Ngõ ra relay

Bộ điều khiển nhiệt E5AC-RX3ASM-800

Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: SPST-NO, 250 VAC, 3 A
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 3 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :https://drive.google.com/open?id=0B5JT8gQq5SdlS3o0Y0Q4Smg2d3M

E5AC-RX3ASM-800
E5AC-QX3ASM-800
E5AC-CX3ASM-800

Hướng dẫn cài đặt E5AC-RX3ASM-800

SỰ KHÁC BIỆT GIỮA ĐIỀU KHIỂN ON OFF VÀ PID NHƯ THẾ NÀO

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

Size 96 x 96mm. Ngõ ra 12VDC

Bộ điều khiển nhiệt E5AC-QX3ASM-800

Nguồn cấp: 100 to 240 VAC, 50/60 Hz

Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II

Platinum resistance thermometer: Pt100 or JPt100

Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C

Current input: 4 to 20 mA or 0 to 20 mA

Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)

Ngõ ra điều khiển 1: `12VDC (điều khiển SSR)

Ngõ ra điều khiển 2: Không

Ngõ ra alarm: 3 tiếp điểm NO 3A 250VAC

Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.

Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting

Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%

Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II

Model thông dụng :

E5AC-RX3ASM-800

E5AC-QX3ASM-800

E5AC-CX3ASM-800

HƯỚNG DẪN CÁCH BÙ NHIỆT ĐỘ BỊ LỆCH E5AC-QX3ASM-800:

CÀI ĐẶT E5AC E5CC E5EC HIỂN THỊ GIÁ TRỊ ANALOG CÓ SỐ THẬP PHÂN:

SỰ KHÁC BIỆT GIỮA ĐIỀU KHIỂN ON OFF VÀ PID NHƯ THẾ NÀO

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

 Size 96 x 96mm, ngõ ra 0/4-20mA

Bộ điều khiển nhiệt E5AC-CX3ASM-800

Nguồn cấp: 100 to 240 VAC, 50/60 Hz
Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 0/4-20mA
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 3 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :

E5AC-RX3ASM-800
E5AC-QX3ASM-800
E5AC-CX3ASM-800

KHÓA PHÍM VÀ MỞ PHÍM ĐỒNG HỒ NHIỆT ĐỘ OMRON

E5AC-QX3ASM-800_CÁCH BÙ NHIỆT ĐỘ

SỰ KHÁC BIỆT GIỮA ĐIỀU KHIỂN ON OFF VÀ PID NHƯ THẾ NÀO

GIẢI PHÁP HẠN CHẾ QUÁ NHIỆT TRONG ĐIỀU KHIỂN NHIỆT ĐỘ

Bộ điều khiển nhiệt 85 x 22,5mm gắn trực tiếp trên thanh Din , ngõ vào tất cả loại đầu dò và tín hiệu analog, ngõ ra relay . Nguồn cấp: 100 to 240 VAC, 50/60 Hz


Kích thước nhỏ gọn và mỏng 85 x 22,5mm (D x W) có thể gắn trên mặt bảng tủ hoặc thanh Din . Thay thế dễ dàng khi có sự cố
Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: SPST-NO, 250 VAC, 3 A
• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :


  E5DC-RX2ASM-800
  E5DC-QX2ASM-800
  E5DC-CX2ASM-800

Bộ điều khiển nhiệt 85 x 22,5mm gắn trực tiếp trên thanh Din , ngõ vào tất cả loại đầu dò và tín hiệu analog, ngõ ra 12VDC . Nguồn cấp: 100 to 240 VAC, 50/60 Hz


Kích thước nhỏ gọn và mỏng 85 x 22,5mm (D x W) có thể gắn trên mặt bảng tủ hoặc thanh Din . Thay thế dễ dàng khi có sự cố
Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 12VDC (điều khiển SSR)

• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :


  E5DC-RX2ASM-800
  E5DC-QX2ASM-800
  E5DC-CX2ASM-800

Bộ điều khiển nhiệt 85 x 22,5mm gắn trực tiếp trên thanh Din , ngõ vào tất cả loại đầu dò và tín hiệu analog, ngõ ra 0/4-20mA . Nguồn cấp: 100 to 240 VAC, 50/60 Hz


Kích thước nhỏ gọn và mỏng 85 x 22,5mm (D x W) có thể gắn trên mặt bảng tủ hoặc thanh Din . Thay thế dễ dàng khi có sự cố
Ngõ vào:Thermocouple: K, J, T, E, L, U, N, R, S, B, W, or PL II
Platinum resistance thermometer: Pt100 or JPt100
Infrared temperature sensor: 10 to 70°C, 60 to 120°C, 115 to 165°C, or 140 to 260°C
Current input: 4 to 20 mA or 0 to 20 mA
Voltage input: 1 to 5 V, 0 to 5 V, or 0 to 10 V

• Phương pháp điều khiển: ON/OFF hoặc 2-PID (auto-tuning)
• Ngõ ra điều khiển 1: 0/4-20mA

• Ngõ ra điều khiển 2: Không
• Ngõ ra alarm: 2 tiếp điểm NO 3A 250VAC
• Chức năng đặt và lưu được 8 set points (SP0-SP7), có thể chọn từ ngõ vào events, phím bấm hay truyền thông.
• Các chức năng khác: Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, 40% AT, 100% AT, MV limiter, input digital filter, self tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, temperature status display, moving average of input value, and display brightness setting
• Môi trường làm việc: Nhiệt độ -10 ~55°C; Độ ẩm 25% ~ 85%
• Tiêu chuẩn: UL 61010-1, CSA C22.2 No. 611010-1 (evaluated by UL); EN 61010-1 (IEC 61010-1): Pollution level 2, overcurrent category II
• Model thông dụng :


  E5DC-RX2ASM-800
  E5DC-QX2ASM-800
  E5DC-CX2ASM-800
